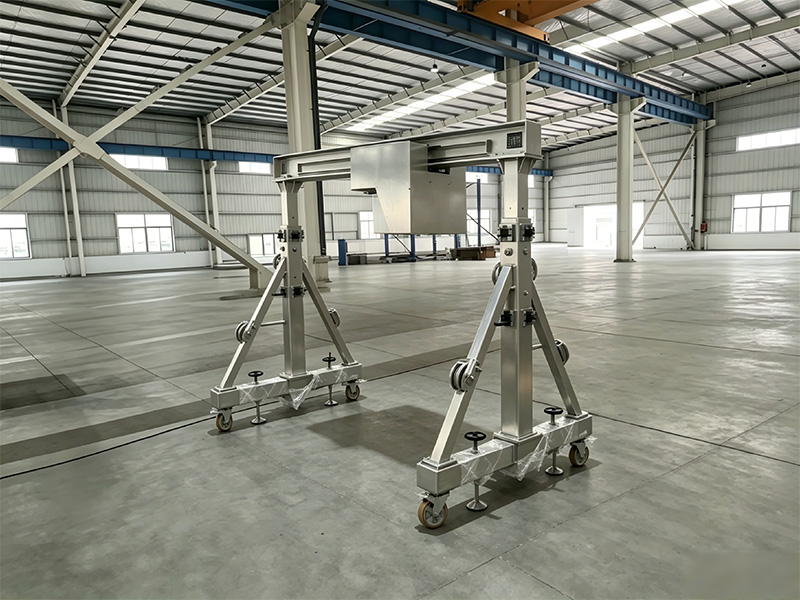

耐腐蚀不锈钢龙门架304与316选型及设计要点

在潮湿、多水汽、频繁接触化学介质的作业环境中，普通碳钢龙门架的防护涂层往往一两年就会老化失效，基体逐渐锈蚀，不仅影响美观，更带来安全隐患。

耐腐蚀不锈钢龙门架以合金基材替代表层防护，从根源解决腐蚀问题，是制药、食品、化工、沿海等高要求场景的理想选择。

本文将从腐蚀原理、材质选型、结构设计三个方面，为您系统解析不锈钢龙门架的核心技术要点，帮助您科学选型、正确使用。

一、为什么不锈钢能“防锈”？——钝化膜的自修复机制

碳钢的腐蚀本质上是电化学反应。环境中的水分与氧气形成原电池，钢材表面生成疏松的铁锈，无法阻隔腐蚀介质持续侵入，锈蚀会不断向内蔓延。

而不锈钢凭借其中的铬元素实现防腐。当铬含量不低于10.5%时，铬与氧气结合会在表面生成一层 2-5纳米厚的致密氧化铬钝化膜。这层膜具有两大特性：

①阻隔防护：膜层结构紧实，能有效隔绝氯离子、硫酸根等腐蚀性介质。

②自主修复：表面即便出现划伤，在有氧环境下也能重新生成钝化膜，持续保护基体。

因此，无需额外喷涂，不锈钢龙门架便可在腐蚀工况下长期稳定运行。

二、304 vs 316：不锈钢材质如何选？

根据作业环境的酸碱度、氯离子浓度及介质氧化性，主流选用304和316两款不锈钢。它们的性能差异和适用场景如下：

1. 304不锈钢（经济通用型）

牌号：06Cr19Ni10（铬18%-20%，镍8%-10.5%）

适用环境：干燥、弱腐蚀、常规洁净环境

耐受介质：有机酸、弱碱、常规消毒清洁剂

局限性：高氯离子或高温环境下易发生点蚀

典型场景：食品生产、电子无尘车间、医疗器械搬运

2. 316不锈钢（强化耐腐型）

牌号：06Cr17Ni12Mo2（额外添加2%-3%钼元素）

适用环境：高湿度、高氯离子、强腐蚀环境

优势：钼元素显著提升钝化膜稳定性，抗氯离子和缝隙腐蚀能力更强

典型场景：沿海露天场地、化工车间、制药灭菌、海水接触

选型速记：

●内陆普通洁净车间 → 304（性价比之选）

●沿海/化工/高频消杀 → 316（长效可靠）

三、不锈钢龙门架的结构设计与工艺要点

不锈钢的力学特性与碳钢不同，结构设计和加工工艺需要专门优化：

1. 承重截面设计

不锈钢屈服强度略低于碳钢，且加工易硬化。设计上采用异形截面主梁提升抗弯性能，同时合理控制折弯形变，利用冷作硬化增强局部强度。

2. 焊接与表面处理

不锈钢导热性差、热膨胀系数高，焊接时需严控热输入，采用小电流快速焊，防止焊缝晶粒粗大。焊后必须打磨清除氧化层，还原钝化性能。洁净室场景建议采用无缝拼接，表面粗糙度Ra≤0.8μm，便于清洁消毒。

3. 移动与防静电配置

移动式龙门架配套不锈钢脚轮支架，轮体选用聚氨酯或导电尼龙材质，避免橡胶掉屑。用于半导体、电子无尘车间时，需具备导静电性能，防止静电积聚。

四、典型工况材质选型对照表

五、常见误区与维护须知

误区：不锈钢永远不会生锈。

事实： 不锈钢的耐腐蚀性依赖于钝化膜。若长期接触碳钢粉尘、表面残留腐蚀性液体或处于严重缺氧环境，仍可能发生锈蚀或点蚀。

正确养护可有效延长设备寿命：

①定期清理表面碳钢杂质粉尘，避免外来污染物诱发锈斑；

②及时擦拭设备表面残留液体，防止腐蚀介质浓缩破坏钝化膜；

③重度腐蚀环境下，建议每12-24个月进行一次钝化养护，恢复防腐性能。

六、总结

对于潮湿、多化学介质或高洁净度等苛刻场景，耐腐蚀不锈钢龙门架是比碳钢更可靠的长效选择。

选型核心要点：

环境判断：干燥洁净 → 304；沿海/化工/高氯 → 316

工艺关注：重点把控焊接质量与表面处理

长期维护：定期清洁，必要时做钝化养护
